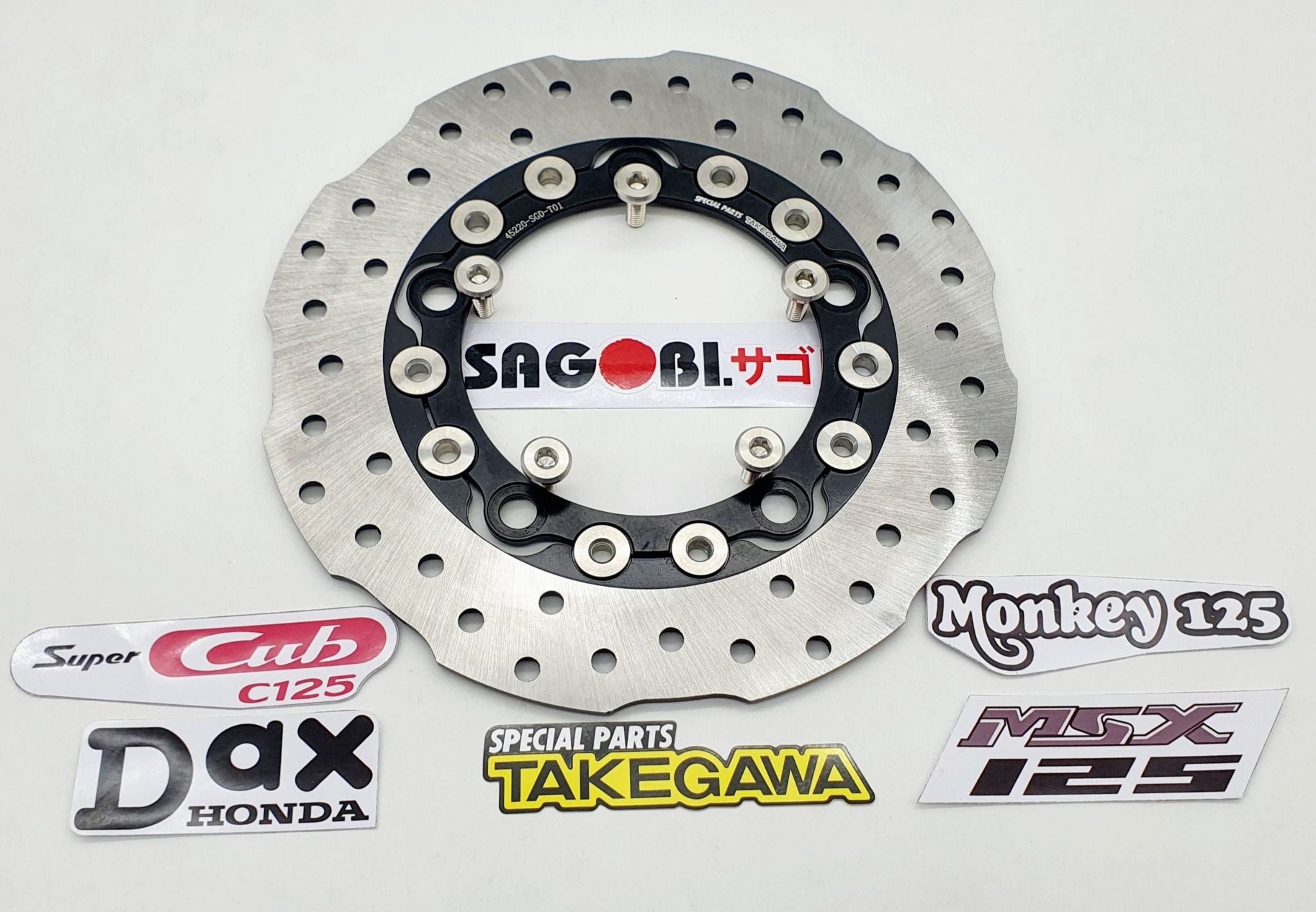

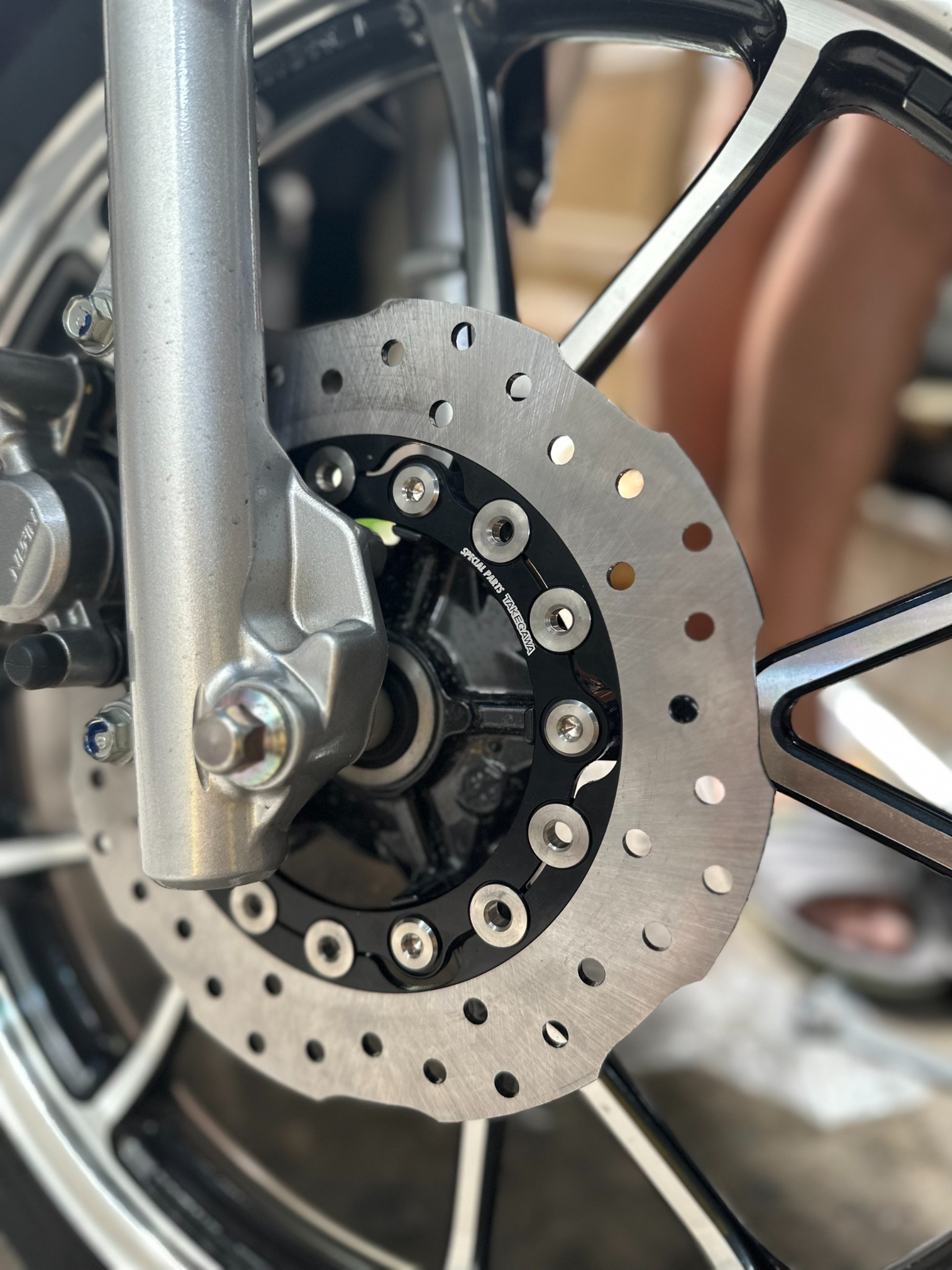

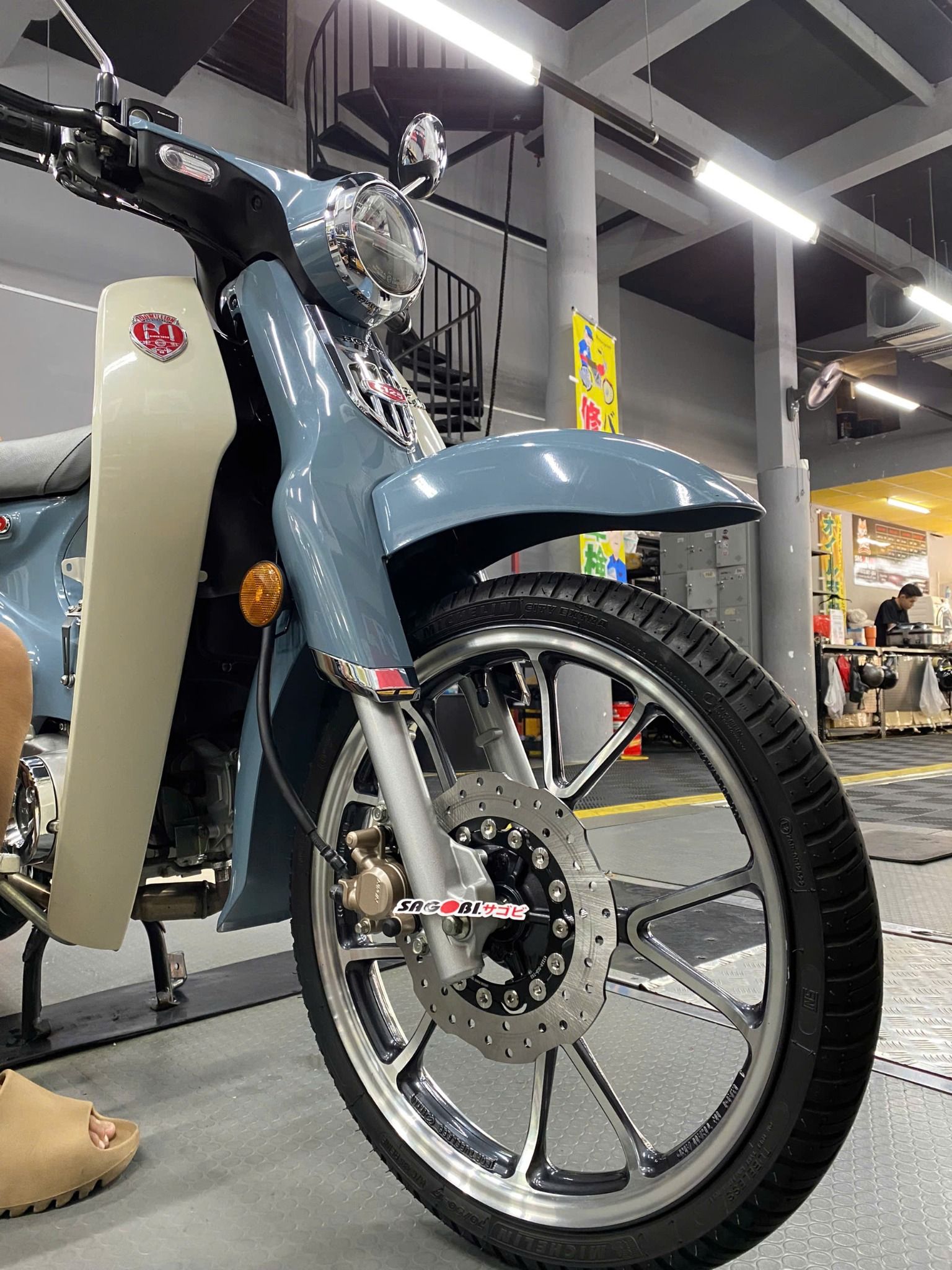

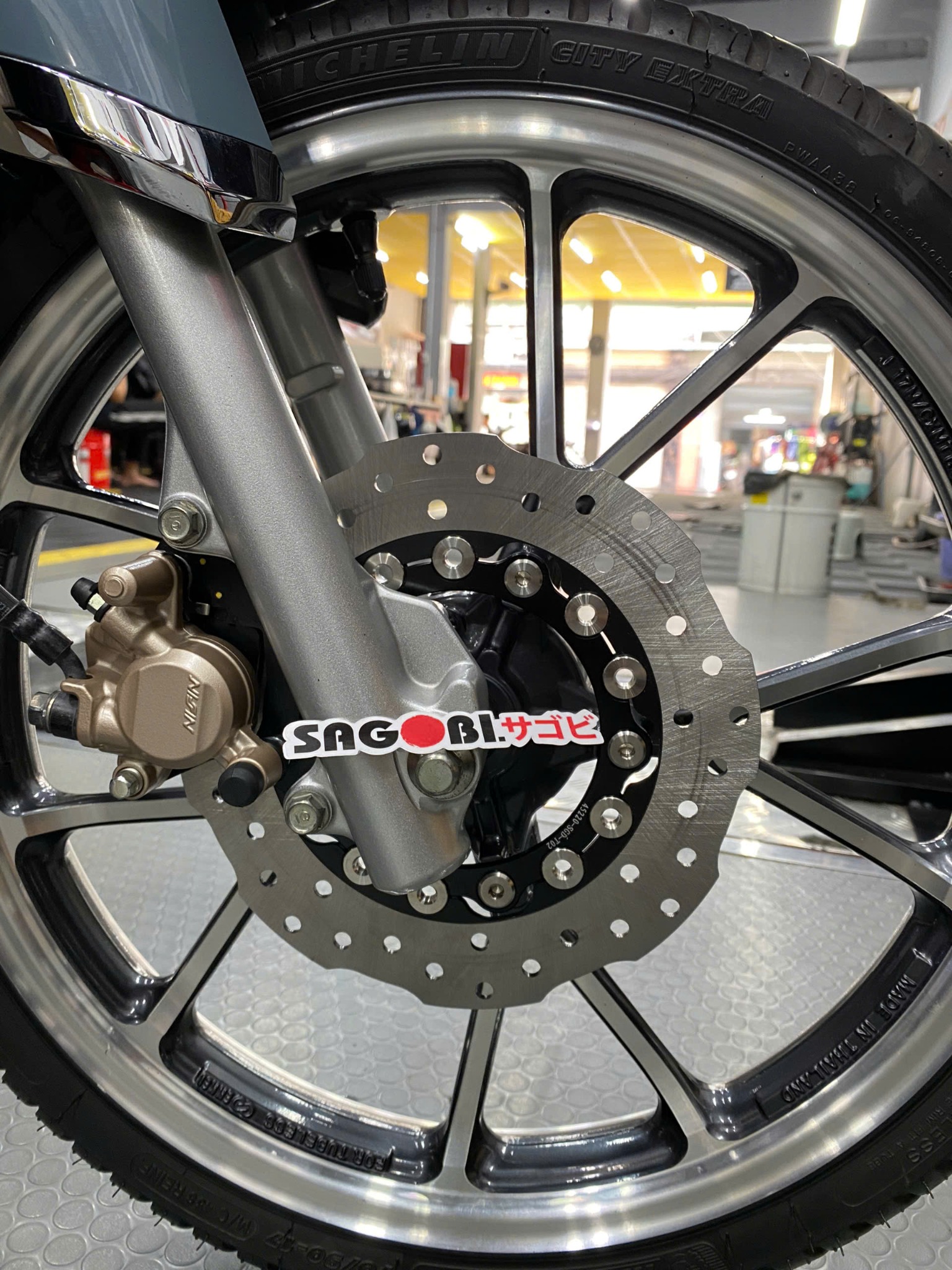

CUB, MSX, MONNKEY, DAX, SH MODE 125, PCX 160 Đĩa thắng trước TAKEGAWA (220mm)

THIẾT KẾ, SẢN XUẤT BỞI TAKEGAWA CHO

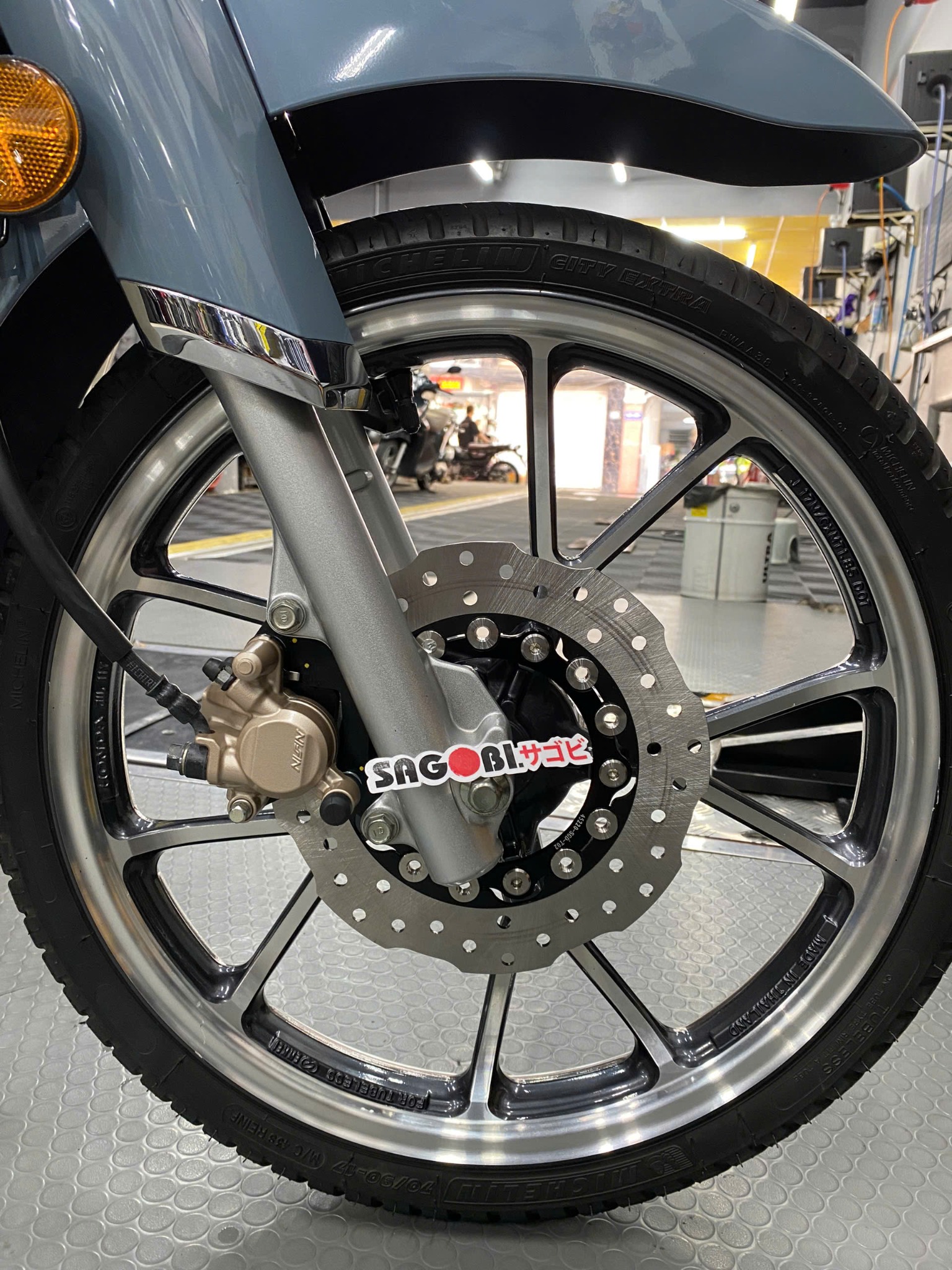

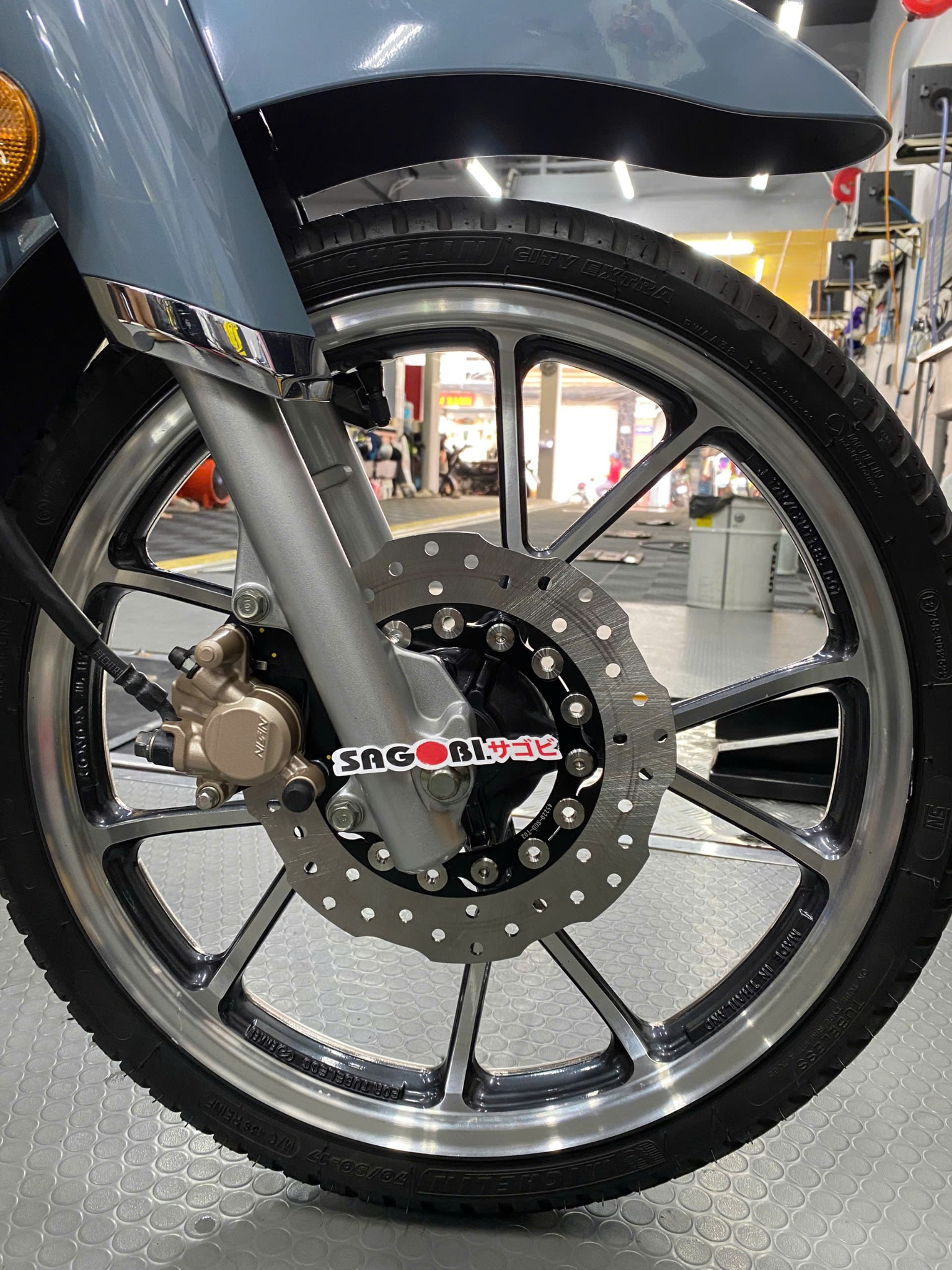

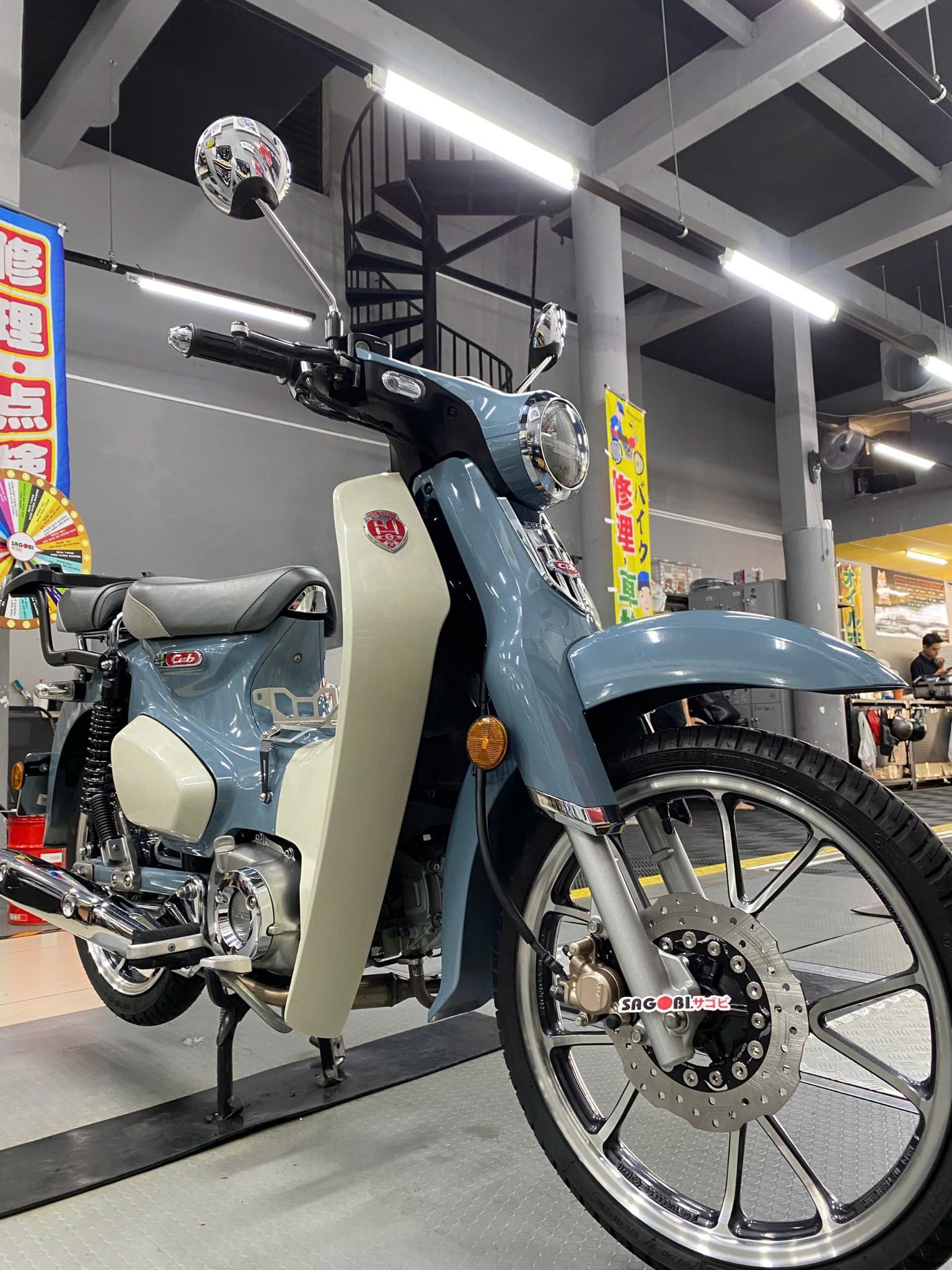

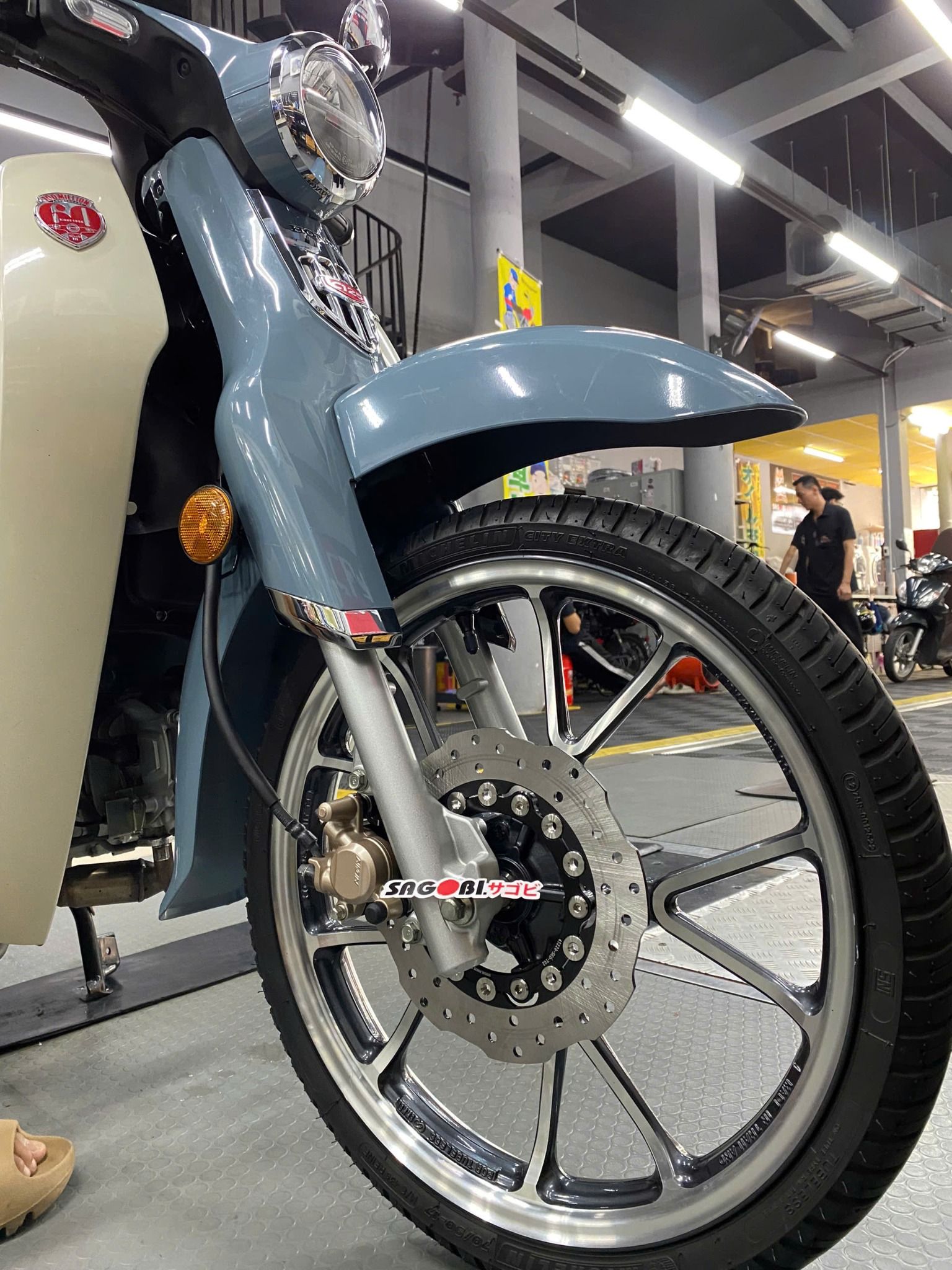

● HONDA CUB 125 (2018-2024)

● HONDA MSX125 (2021-2024)

● HONDA MSX125 ABS (2019-2020)

● HONDA MONKEY 125 ABS (2018-2024)

● HONDA DAX 125 (202-2024)

● HONDA PCX 125/ 160 (2018-2024) (PCX 4 van)

● HONDA SH MODE 125 (2019-2020)

Và nhiều mẫu xe khác có đĩa thắng có kích thước tương ứng nêu bên dưới (thông tin ở phần chi tiết)

Hướng dẫn lắp đặt chi tiết (Tiếng Nhật) tại đây

Mã dĩa thắng phụ tùng HONDA thay thế tương ứng:

1. Mã dĩa thắng trước xe số tương ứng:

+ 45251-K26-C11 Đĩa thắng trước MONKEY 125 ABS, MSX 125 ABS (2017-2024)

+ 45251-K0G-901 Đĩa thắng trước CUB125 (2018-2024)

2. Mã dĩa thắng trước xe ga tương ứng:

+ 45351-K96-D01 Đĩa thắng trước PCX125 (2018-2020)

+ 45351-K29-V81 Đĩa thắng trước PCX125/ 160 (2021-2022), SH mode 125 (2019-2020)

+ 45351-K1F-V01; 45351-K1F-V11 Đĩa thắng trước Airblade 125-150 (2021-2022)

Chú ý:

● TAKEGAWA có mẫu sản phẩm khác cho HONDA MSX 125 (2013-2020) và HONDA MONKEY 125 (không ABS) (2018-2020) (chi tiết tại đây)

● Khi sử dụng cho các mẫu xe có bu lông bắt đĩa thắng đường kính 6mm như CUB và AIRBLADE 125-150, bu lông bắt đĩa thắng zin sẽ không sử dụng được và sẽ dùng bộ bu lông đi kèm theo đĩa. Lực siết của bộ bu lông đi kèm sẽ khác với bu lông zin HONDA (thông tin ở phần chi tiết)

Các chi tiết khuyến cáo thay mới khi gắn cho PCX 160, SH MODE 125

+ Bu lông bắt đĩa thắng: 5 con (Mã phụ tùng HONDA: 90105-KGH-900)

Tác dụng:

● Duy trì khả năng dừng xe tốt làm tăng độ an toàn ngay cả khi trong môi trường khắc nhiệt vì giảm thiểu được sự vênh dĩa do giãn nở nhiệt của vật liệu và làm đẹp cho xe

Sản phẩm liên quan:

● Dĩa sau: 06-08-0164

Chi tiết:

● Kích thước:

+ Đường kính đĩa thắng: 220mm

+ Đường kính lỗ đĩa: 105mm

+ Đường kính lỗ bu lông bắt đĩa thắng: 10.5mm

+ Độ dày: 3.7mm

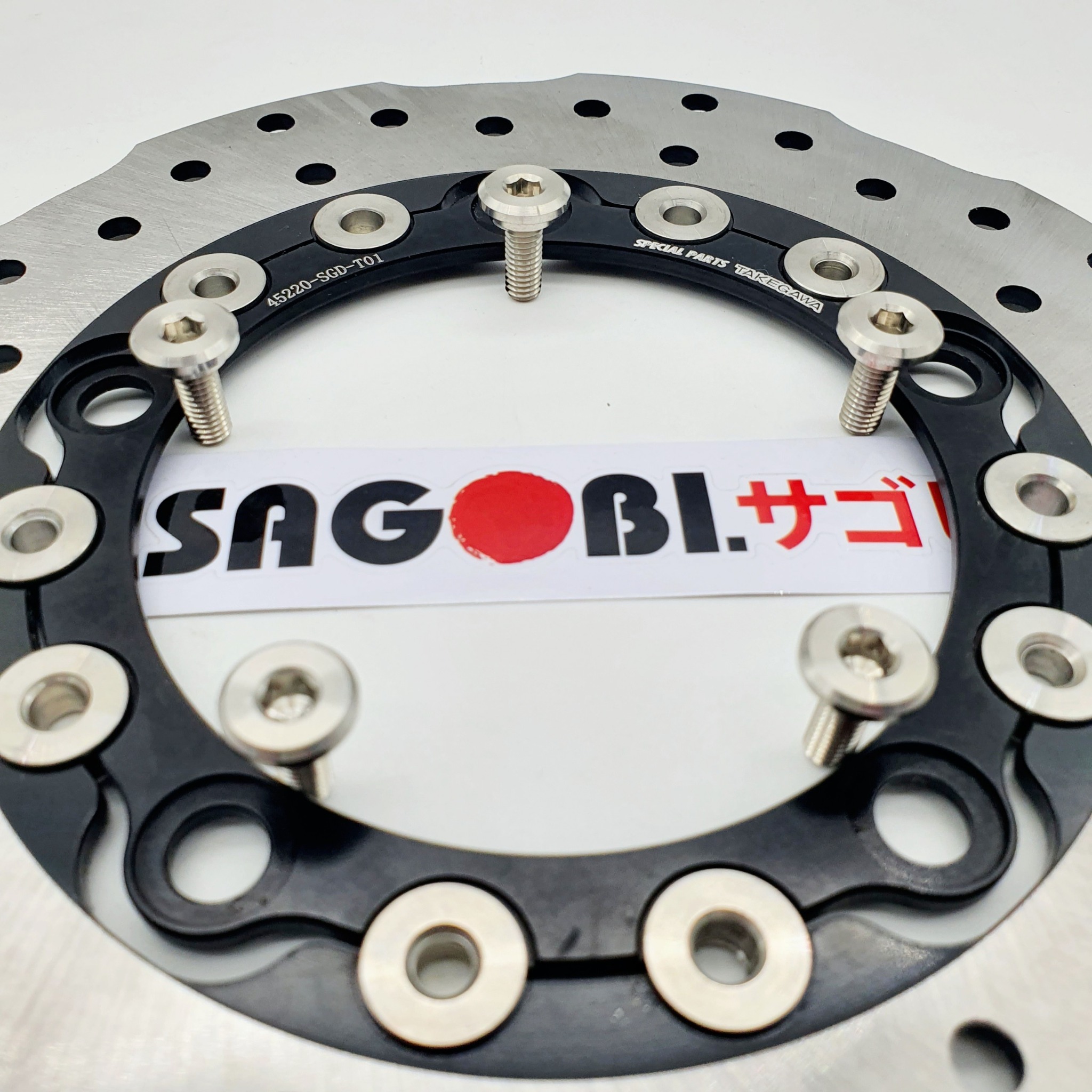

● Loại dĩa thắng:

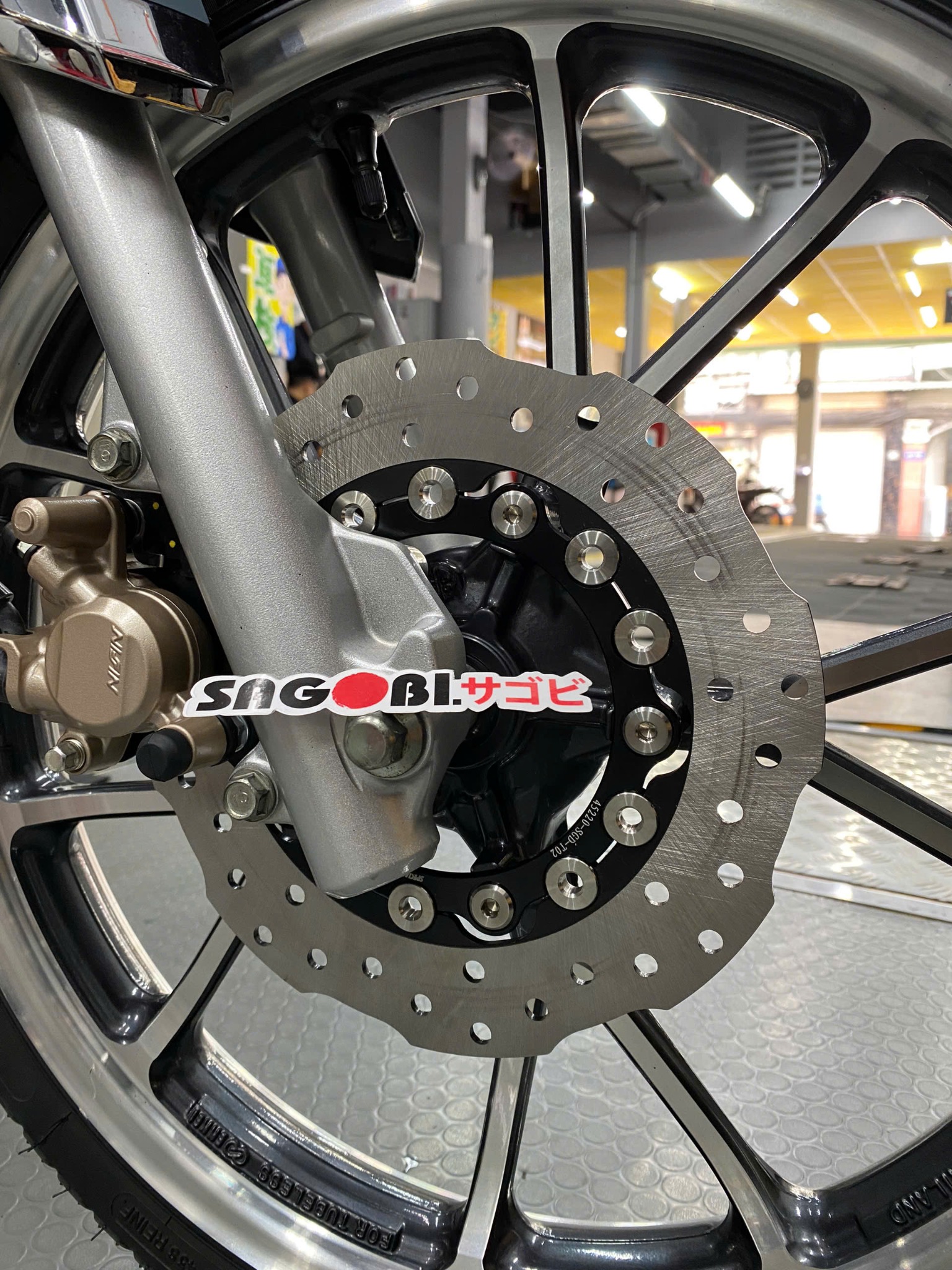

+ Semi floating: Bề mặt ăn bố và lòng dĩa có thể di chuyển độc lập với nhau và được giảm độ xê dịch, độ rơ của mối nối bằng lò xo hình côn

● Lực siết tối đa cho phép

+ Khi sử dụng bộ bu lông đi kèm: 16Nm (Zin 20Nm; thay mới 5 con; mã phụ tùng bu lông đĩa thắng zin của HONDA 90105-KZZ-900)

+ Khi sử dụng bu lông zin trên PCX, SHMODE 125-160: 42Nm (thay mới 5 con hoặc sử dụng lại khi có keo khóa ren tương đương được tra sẵn trên bu lông zin mới; mã phụ tùng bu lông đĩa thắng zin của HONDA 90105-KGH-900)

* Thông tin được biên soạn bởi Team SAGOBI vui lòng ghi nguồn khi copy
